OPTIMISATION
HYDRO-SV
Chaque exploitant de turbine est confronté constamment à la loi de Murphy qui veut que le dégrilleur se bloque ou que sa turbine tombe en panne aussitôt qu'il se déconnecte de l'écran à distance ou qu'il sort du parking... Les systèmes d'alarmes à distance sont efficaces mais trouvent rapidement leur limite lorsque le nombre de sites augmente et que la vie privée s'en trouve perturbée.

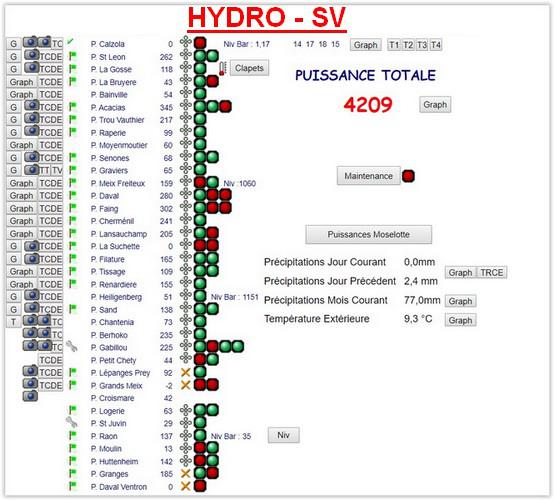

Depuis maintenant plus de 10 ans, Hydro-SV a été développé spécialement pour la supervision de sites hydroélectriques avec une efficacité maximum du parc de production tout en soulageant l'exploitation au jour le jour. L'objectif principal est de présenter, en temps réel et sur une page web unique, l'intégralité des paramètres que l'on souhaite surveiller : puissance, défauts, fonctionnement, etc... Des pages individuelles permettent de zoomer sur un site.
D'autres systèmes existent, plus complexes et avec moins de fonctionnalités, mais surtout avec un problème de budget excluant de fait les parcs de turbines inférieurs à 10 MW.
Hydro SV est un système "propriétaire", sans abonnement, et qui respecte un budget initial de 2 à 3000€ et moins de 1000€ pour chaque site supplémentaire quelque soit la puissance.

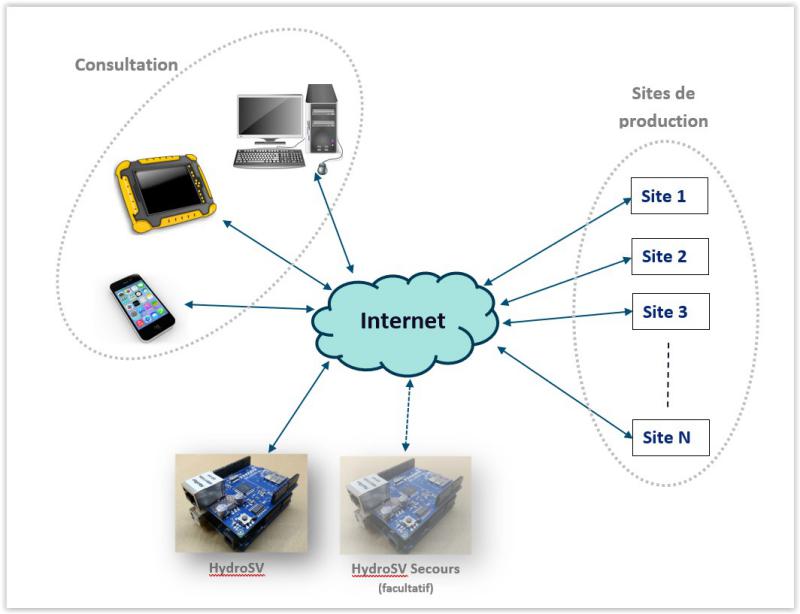

Le concept Hydro-SV repose sur l'utilisation d'un micro-automate connecté à internet et situé physiquement à l'endroit souhaité par l'exploitant. Ce dernier pourra alors s'y connecter depuis tout appareil lui-même connecté à internet. Cette architecture autorise une redondance avec un autre système "image" localisé ailleurs. La solution "Cloud" a été exclue pour éviter tout problème de sécurité et également pour conserver la maîtrise physique du système : L'incendie d'OVH à Strasbourg en mars 2021 qui a mis l'internet français à genoux a démontré la fragilité des solutions "Cloud".
Les principaux paramètres exploitables peuvent être :
Cette liste est non exhaustive et peut être adaptée en fonction de chaque site.
Des liens permettent également les accès VNC des sites ainsi que l'ouverture des interfaces caméras.
La forme de représentation est entièrement modulable selon les besoins de l'exploitant et suivant les paramètres sensibles de chaque site.

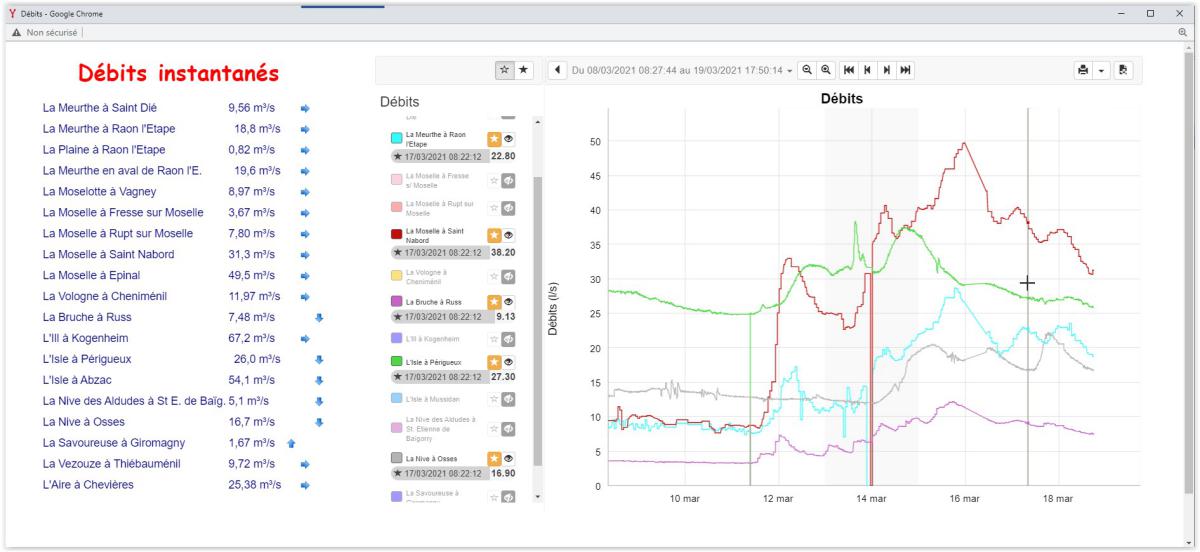

Un récent développement permet maintenant d'interroger la base nationale Vigicrue et de rapatrier en temps réel les données des débits instantanés directement dans Hydro-SV. Outre un affichage immédiat des valeurs, cela permet une analyse des historiques de mesures (figure ci-dessous) tout en évitant les fastidieuses manoeuvres sur le site Vigicrues. Des alarmes (voyant, SMS, mail) peuvent également être programmées pour alerter du dépassement de seuils et prévenir bien en amont des risques de crues. L'export et l'impression des données stockées est bien sûr possible.

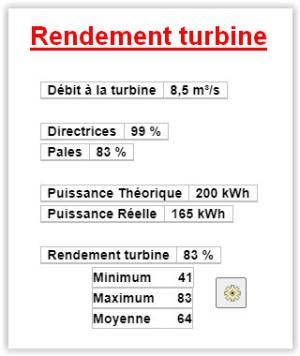

La collecte simultanée des données sur les différents bassins du parc de production permet d'avoir une vue en temps réel de l'évolution des débits extrêmement utile dans la gestion des priorités en cas de crue. D'autre part, il s'agit d'un moyen fiable et précis pour étudier le rendement de vos turbines. Le synoptique ci-contre représente le rendement en temps réel d'une turbine et permet d'alerter sur un problème d'encrassement ou de dysfonctionnement.
